Le terme grad‑p apparaît fréquemment dans les équations de la physique mathématique, notamment en mécanique des fluides et en thermodynamique. Cette notation désigne le gradient d’une fonction scalaire p, généralement une pression ou un potentiel. Concrètement, grad‑p est un vecteur qui indique dans quelle direction la grandeur p augmente le plus rapidement et avec quelle intensité. Comprendre ce concept permet de décrypter les forces en jeu dans un fluide, d’analyser les écoulements et de résoudre numériquement des problèmes complexes. Cet article vous guide à travers la définition précise de grad‑p, son calcul dans différents systèmes de coordonnées, son rôle central dans les équations de Navier‑Stokes et ses applications concrètes en modélisation numérique.
Comprendre ce que représente vraiment grad‑p en pratique
La notation grad‑p peut sembler abstraite au premier abord, mais elle traduit une réalité physique simple : la variation spatiale d’une grandeur scalaire. Que p désigne une pression atmosphérique, une température ou un potentiel électrique, le gradient permet de quantifier et d’orienter cette variation dans l’espace. Cette section pose les fondations pour interpréter correctement ce symbole dans vos calculs.
Comment interpréter grad‑p à partir de la notion de gradient scalaire
Le gradient est un opérateur différentiel qui transforme une fonction scalaire en un champ vectoriel. Lorsqu’on écrit grad‑p ou plus formellement ∇p, on désigne un vecteur dont chaque composante correspond à une dérivée partielle de p selon une direction de l’espace. En coordonnées cartésiennes, par exemple, ∇p possède trois composantes : la dérivée de p par rapport à x, par rapport à y et par rapport à z. Ce vecteur pointe vers la zone où p croît le plus rapidement, et sa norme indique la vitesse de cette croissance par unité de longueur.

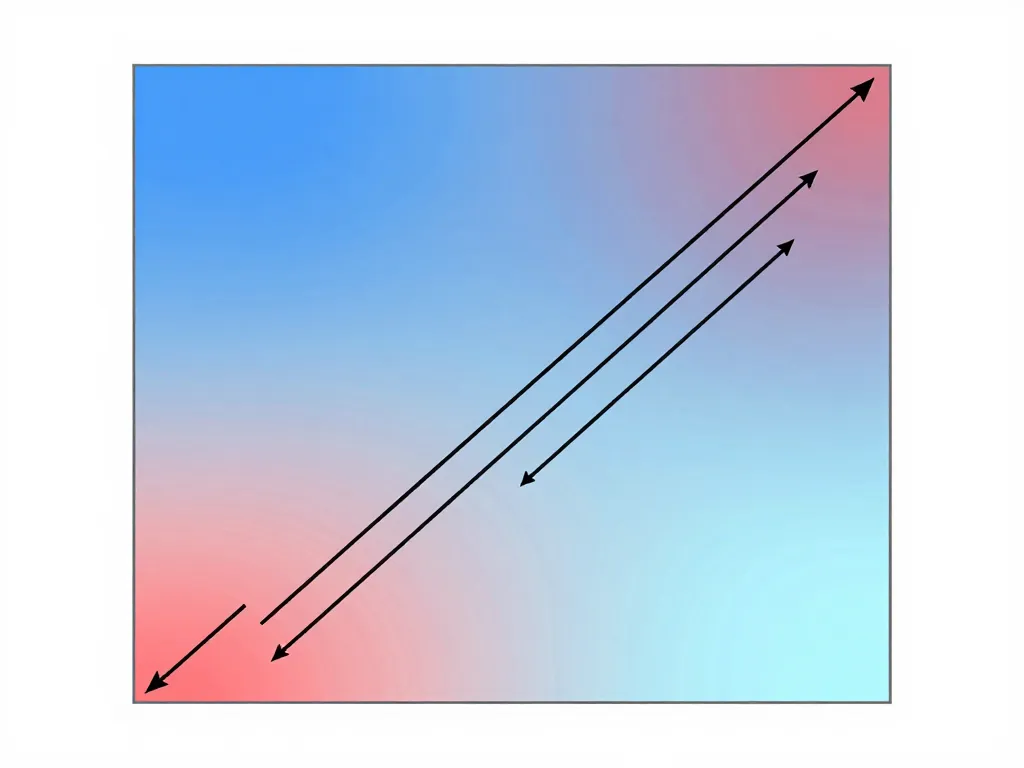

Imaginons une carte météorologique où p représente la pression atmosphérique en chaque point. Le vecteur grad‑p vous indique instantanément vers quelle région la pression monte le plus vite et à quelle intensité. C’est cette propriété directionnelle qui fait du gradient un outil indispensable pour décrire les phénomènes physiques.
Lien entre grad‑p, champ de pression et direction de variation maximale
Lorsque p représente un champ de pression, le gradient grad‑p devient un indicateur de force. Dans un fluide au repos, par exemple, une différence de pression entre deux points génère une force qui pousse le fluide de la haute vers la basse pression. Le vecteur grad‑p, lui, pointe dans la direction opposée : vers la zone de pression croissante. C’est pourquoi, dans les équations de mouvement, on voit souvent apparaître le terme −grad‑p pour représenter la force exercée par le champ de pression.
Concrètement, si vous mesurez la pression en plusieurs points d’un tuyau et que vous constatez qu’elle augmente vers l’amont, le vecteur grad‑p sera orienté vers l’amont, avec une norme d’autant plus grande que la montée de pression est abrupte. Cette interprétation géométrique aide à visualiser instantanément les zones de forte contrainte dans un système.
Différence essentielle entre grad‑p, div p et laplacien de p
Il est crucial de ne pas confondre le gradient avec d’autres opérateurs différentiels. La divergence, notée div, s’applique à un champ vectoriel et renvoie un scalaire qui mesure la tendance locale d’un champ à diverger ou converger. Le gradient, à l’inverse, part d’un scalaire pour produire un vecteur. Le laplacien, quant à lui, combine les dérivées secondes de p et s’écrit Δp ou ∇²p. Il renseigne sur la courbure du champ et intervient notamment dans les équations de diffusion.
| Opérateur | Entrée | Sortie | Signification |
|---|---|---|---|
| grad‑p (∇p) | Scalaire | Vecteur | Direction et intensité de variation maximale |
| div (∇·) | Vecteur | Scalaire | Mesure de la divergence du champ |
| Δp (∇²p) | Scalaire | Scalaire | Courbure, diffusion du champ |
Cette distinction est fondamentale pour éviter les erreurs de manipulation et bien comprendre la nature physique des équations que vous résolvez.
Calcul de grad‑p pas à pas dans différents systèmes de coordonnées
Savoir calculer grad‑p dans divers systèmes de coordonnées est essentiel pour traiter des problèmes réalistes. Selon la géométrie du domaine étudié, le choix du référentiel peut simplifier considérablement les calculs et révéler des symétries cachées.
Calcul de grad‑p en coordonnées cartésiennes sur un champ de pression simple
En coordonnées cartésiennes (x, y, z), le gradient de p s’écrit de manière très directe :
∇p = (∂p/∂x, ∂p/∂y, ∂p/∂z)
Chaque composante du vecteur résulte d’une dérivée partielle. Prenons un exemple concret : supposons que p(x, y, z) = 3x² + 2y – z. On calcule alors :
- ∂p/∂x = 6x
- ∂p/∂y = 2
- ∂p/∂z = −1
Le gradient s’écrit donc ∇p = (6x, 2, −1). Au point (1, 0, 0), par exemple, le vecteur vaut (6, 2, −1), indiquant que la pression augmente principalement dans la direction x, modérément selon y, et décroît légèrement selon z.

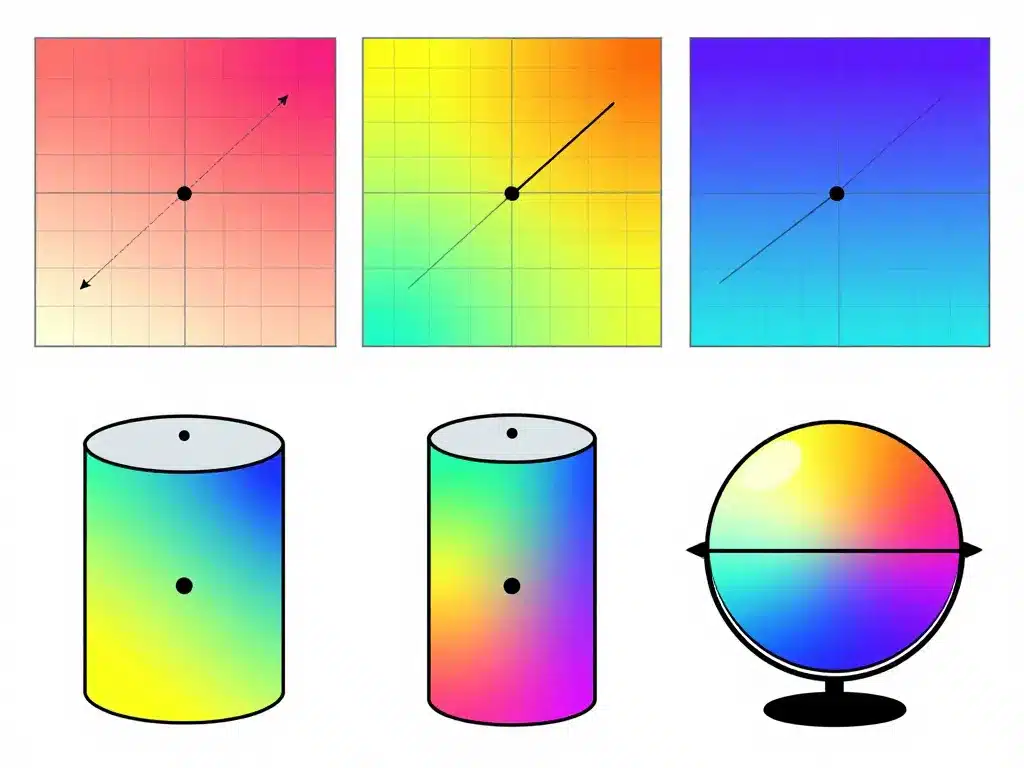

Comment grad‑p s’écrit en coordonnées cylindriques et sphériques concrètement
En coordonnées cylindriques (r, θ, z), le gradient prend la forme :
∇p = (∂p/∂r, (1/r)∂p/∂θ, ∂p/∂z)
Le facteur 1/r apparaît pour compenser la géométrie curviligne selon l’angle θ. Cette expression est particulièrement adaptée aux problèmes présentant une symétrie axiale, comme l’écoulement dans un tube ou autour d’un cylindre.
En coordonnées sphériques (r, θ, φ), l’expression devient :
∇p = (∂p/∂r, (1/r)∂p/∂θ, (1/(r sin θ))∂p/∂φ)
Ces facteurs géométriques garantissent que le vecteur grad‑p conserve une signification physique cohérente quelle que soit la base de coordonnées choisie. Ils permettent de traiter efficacement des configurations sphériques, comme un champ de pression autour d’une particule ou d’une planète.
Erreurs fréquentes de calcul sur grad‑p et bonnes pratiques à adopter
Une erreur classique consiste à traiter p comme un vecteur et à lui appliquer des règles propres aux champs vectoriels. Rappelons que p est un scalaire : seul son gradient est vectoriel. Une autre faute courante est l’oubli des facteurs géométriques en coordonnées cylindriques ou sphériques, ce qui fausse complètement le résultat.
Pour éviter ces pièges, vérifiez toujours la cohérence dimensionnelle de votre résultat : si p s’exprime en pascals (Pa), alors grad‑p doit avoir pour unité Pa/m. Contrôlez également que la direction du vecteur obtenu correspond bien à l’intuition physique du problème. Par exemple, si vous savez que la pression décroît vers la sortie d’un tube, grad‑p doit pointer vers l’entrée.
Rôle de grad‑p dans la mécanique des fluides et les équations de Navier‑Stokes
Le gradient de pression est au cœur de la dynamique des fluides. Dans les équations de Navier‑Stokes, il apparaît comme une force volumique qui pilote l’écoulement. Comprendre son rôle permet de décrypter les phénomènes d’accélération, de ralentissement et de mise en mouvement des fluides.
Pourquoi le terme de gradient de pression structure la dynamique des fluides
Dans un fluide, une différence de pression génère une force qui déplace la matière. Le terme −grad‑p représente cette force par unité de volume. Si vous imaginez une particule fluide coincée entre une zone de haute pression et une zone de basse pression, elle subira une poussée vers la basse pression. Cette force s’exprime précisément par −∇p, le signe négatif traduisant le fait que le fluide se déplace vers les pressions décroissantes.
Sans ce terme, impossible de modéliser les écoulements réels : c’est lui qui explique pourquoi l’air s’écoule d’une zone de haute pression vers une zone dépressionnaire, ou pourquoi l’eau jaillit d’un robinet lorsque la pression dans la canalisation dépasse la pression atmosphérique.
Grad‑p dans les équations de Navier‑Stokes incompressibles et compressibles
Pour un fluide incompressible, l’équation de Navier‑Stokes s’écrit :
ρ (∂v/∂t + (v·∇)v) = −∇p + μ∇²v + f
où ρ est la masse volumique, v le champ de vitesse, μ la viscosité dynamique et f les forces extérieures. Le terme −∇p apparaît clairement comme une force volumique qui s’oppose au gradient de pression.
Dans le cas compressible, la densité ρ varie dans l’espace et dans le temps, ce qui couple davantage l’équation de conservation de la masse, de la quantité de mouvement et de l’énergie. Le gradient de pression y joue un rôle encore plus complexe, interagissant avec les variations de température et de densité pour produire des ondes de choc, des détentes ou des compressions.
Comment visualiser physiquement un gradient de pression dans un écoulement
Sur un schéma d’écoulement, on représente souvent les surfaces isobares, c’est-à-dire les lieux où la pression est constante. Le vecteur grad‑p est toujours perpendiculaire à ces surfaces et orienté vers les pressions croissantes. Plus les isobares sont rapprochées, plus le gradient est intense, et plus la force exercée sur le fluide est importante.
Imaginez un tuyau où la pression diminue progressivement de l’entrée vers la sortie. Les isobares sont des sections transversales du tuyau, et grad‑p pointe vers l’amont, là où la pression est maximale. La longueur du vecteur traduit la pente de cette décroissance de pression le long du conduit.
Autres applications de grad‑p : potentiel, énergie et modélisation numérique
Au-delà de la mécanique des fluides, le concept de gradient s’applique à de nombreux domaines : électrostatique, gravitation, diffusion thermique. Cette dernière section explore comment grad‑p se relie aux notions de potentiel et comment il est exploité dans les simulations numériques modernes.
Comment grad‑p se relie aux forces issues d’un potentiel scalaire
En physique, une force conservative dérive d’un potentiel scalaire φ selon la relation F = −∇φ. Par analogie, si p représente un potentiel, le gradient −grad‑p décrit la force associée. Ce lien conceptuel unit des phénomènes variés : la force gravitationnelle dérive du potentiel gravitationnel, la force électrostatique du potentiel électrique, et la force de pression du champ de pression.
Cette unité de traitement facilite la compréhension et la résolution de problèmes mixtes, où plusieurs types de forces coexistent. Elle permet également d’employer des méthodes variationnelles ou énergétiques pour trouver des solutions, en s’appuyant sur des principes de minimisation d’énergie.
Utilisation de grad‑p en simulation numérique et en méthodes de volumes finis
Dans les codes de calcul, le gradient de pression est approché numériquement à partir de valeurs discrètes de p sur un maillage. En méthode des volumes finis, par exemple, on stocke la pression moyenne dans chaque cellule, puis on reconstruit grad‑p aux interfaces en calculant des différences finies ou en appliquant des schémas d’interpolation.
La précision de cette reconstruction conditionne directement la qualité de la solution. Un schéma trop grossier peut engendrer des oscillations parasites ou des pertes de convergence, tandis qu’un schéma bien calibré respecte les propriétés de conservation et reproduit fidèlement la physique. Les solveurs modernes proposent des algorithmes adaptatifs qui raffinent localement le maillage là où grad‑p présente de fortes variations, garantissant ainsi un bon compromis entre précision et coût de calcul.
Quand et comment vérifier la cohérence physique d’un champ grad‑p obtenu
Après avoir calculé grad‑p, qu’il s’agisse d’un résultat analytique ou numérique, il est essentiel de confronter le champ obtenu à la réalité physique. Vérifiez que les directions du gradient concordent avec les variations attendues de pression : si vous savez qu’une zone est à haute pression, grad‑p doit pointer vers elle. Contrôlez également les ordres de grandeur : dans l’atmosphère terrestre, un gradient typique est de l’ordre de quelques pascals par mètre, tandis que dans un moteur à combustion, il peut atteindre plusieurs milliers de pascals par centimètre.
Des incohérences peuvent signaler une erreur de modélisation, une condition aux limites mal posée ou un bug dans le code. Comparer le champ grad‑p à des mesures expérimentales ou à des solutions analytiques simples constitue une excellente pratique de validation. Cette vigilance garantit la fiabilité de vos résultats et renforce la confiance dans vos modèles.
En conclusion, grad‑p est bien plus qu’une simple notation mathématique : c’est un outil central pour comprendre et prédire les comportements physiques dans les fluides, les champs de potentiel et les systèmes énergétiques. Maîtriser son calcul dans différents systèmes de coordonnées, saisir son interprétation physique et savoir l’exploiter dans les équations de la dynamique vous ouvre les portes d’une multitude d’applications concrètes, de la météorologie à l’ingénierie aérospatiale en passant par la simulation numérique avancée.
